Support mural TV 75 pouces : poids, VESA, mur et pose

Un téléviseur 75 pouces mesure environ 166 cm de large pour 93 cm de haut et pèse entre 22 et 32 kg sans son pied. Ces chiffres commandent le choix d’un support mural TV 75 pouces : entraxe VESA, charge reprise par le mur, hauteur de pose. Le support lui-même est rarement le maillon faible.

Les mesures réelles d’un écran de 75 pouces

Une diagonale de 75 pouces vaut 190,5 cm. En format 16/9, la dalle mesure 166 cm de large et 93,4 cm de haut, boîtier non compris. Les fiches constructeur confirment cet ordre de grandeur : 1668,1 x 957,8 mm pour le Samsung Crystal UHD U7005F 2025, 1668 x 960 mm pour le LG 75UA75006LA.

Comparez avec un 65 pouces, soit 165,1 cm de diagonale : 144 cm de large, 81 cm de haut. La surface passe d’environ 1,17 m² à 1,55 m², un tiers de plus. Ce saut explique pourquoi les réflexes acquis sur un écran moyen deviennent faux. Hauteur de pose, distance de recul et nombre de points d’ancrage changent tous en même temps.

Autre point : une largeur de 1,66 m dépasse l’entraxe de deux montants d’ossature espacés de 60 cm. Une platine large trouve donc plusieurs appuis, alors qu’un écran plus petit se retrouve parfois à cheval sur un seul.

Le poids sans pied, seul chiffre qui compte

Les catalogues affichent le poids avec pied. Cette valeur ne sert à rien pour une fixation murale, puisque le pied reste dans le carton. Le chiffre pertinent figure sous la mention « sans support » ou « sans pied » des spécifications constructeur.

La fourchette se lit immédiatement : de 22 à 33 kg selon la technologie de dalle. Un LCD rétroéclairé par les bords reste léger, un Mini LED avec dissipateur et alimentation renforcée grimpe de dix kilos. Notre guide dédié au support mural pour TV 65 pouces donne les valeurs de la classe inférieure, où la plupart des modèles restent sous les 25 kg.

Retenez le poids de votre référence exacte, jamais une moyenne de catégorie. Un écart de dix kilos fait basculer une installation d’un côté ou de l’autre du seuil réglementaire des cloisons sèches.

Entraxe VESA : le 75 pouces n’est pas toujours en 400x400

L’idée reçue veut qu’un grand écran impose un grand entraxe. Le tableau ci-dessus la contredit : quatre modèles de même diagonale, quatre entraxes différents. La norme VESA fixe un standard d’interface, pas une correspondance avec la taille de dalle.

Ce que couvre la famille MIS-F

Le standard Flat Display Mounting Interface publié par la VESA regroupe les grands formats dans la famille MIS-F, qui couvre les entraxes 400x200, 400x400, 600x200, 600x400 et 800x400 mm, pour une charge maximale de 113,6 kg. Les 75 pouces récents débordent souvent vers le bas de cette plage, en 300x300 ou 400x300 mm, parce que les châssis se sont allégés.

Conséquence pratique : un support annoncé « compatible 800x400 » ne se fixe pas sur une dalle percée en 300x300 sans platine intermédiaire réglable. La plupart des modèles universels intègrent des bras verticaux coulissants qui absorbent cet écart, mais vérifiez la valeur minimale acceptée, pas seulement la maximale.

Mesurer plutôt que déduire

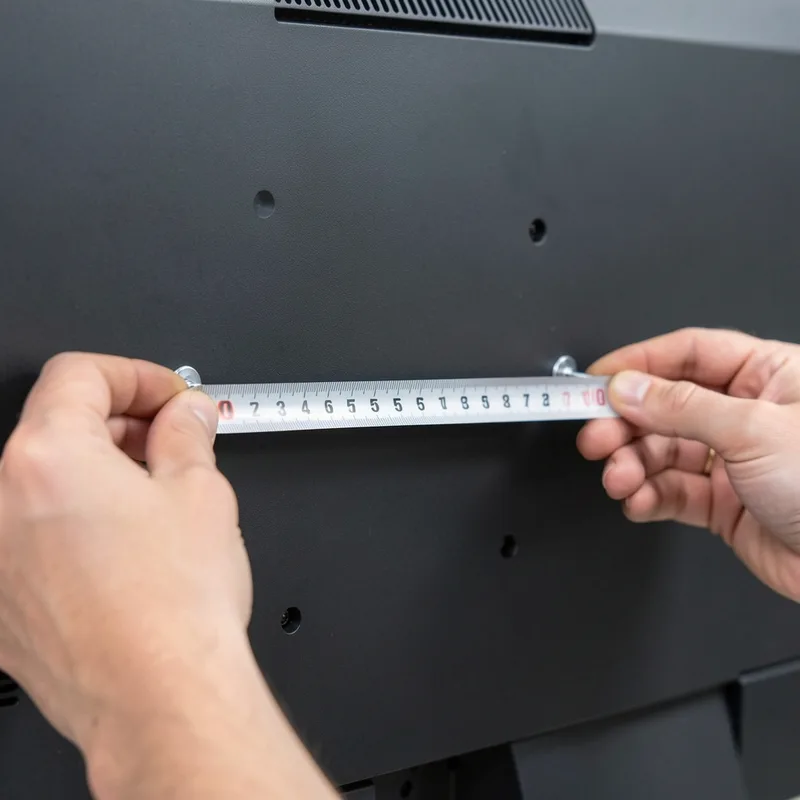

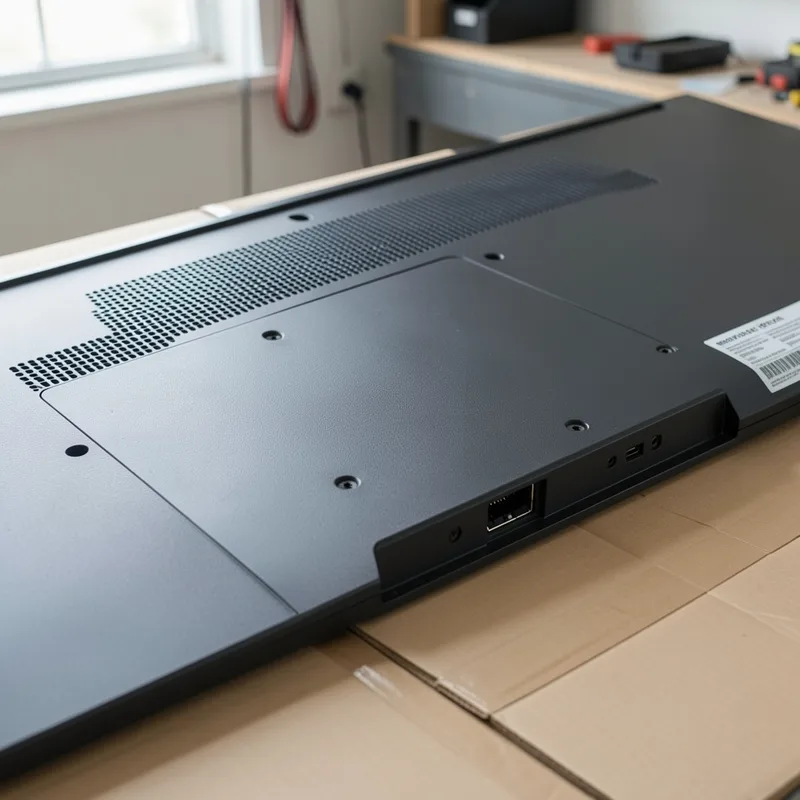

Posez l’écran à plat sur son emballage, face vers le bas, et mesurez de centre de trou à centre de trou : d’abord l’écart horizontal, ensuite l’écart vertical. L’entraxe VESA s’écrit toujours horizontal x vertical. Un 400x300 n’est pas un 300x400.

Deux pièges reviennent sur les grandes diagonales. Certains châssis présentent six ou huit trous taraudés correspondant à plusieurs entraxes imbriqués : identifiez le groupe de quatre qui forme un rectangle régulier. D’autres logent les trous au fond d’un renfoncement, ce qui impose des entretoises pour que la dalle ne porte pas sur le carter arrière.

Vis M6, M8 et longueur utile

Le standard VESA prévoit des vis métriques M6 ou M8 selon la famille d’entraxe, les M8 étant réservées aux plus grands formats. La longueur se calcule, elle ne se devine pas : épaisseur de la platine, plus épaisseur des entretoises éventuelles, plus la profondeur de vissage indiquée par le constructeur du téléviseur.

Une vis trop longue touche la carte d’alimentation ou le dissipateur. Sur un Mini LED, la marge derrière le taraudage se compte en millimètres. Le kit de visserie livré avec le support couvre les cas courants, la notice du téléviseur tranche les autres.

Charge admissible d’un support mural TV 75 pouces

Les platines universelles pour grandes diagonales affichent des capacités confortables. La Vogel’s TVM 1605, prévue pour les écrans de 40 à 100 pouces, annonce 75 kg maximum et un entraxe jusqu’à 600x400 mm. La Vogel’s Elite 5605, sur la même plage de diagonales, monte à 100 kg.

Rapportez ces valeurs aux 22 à 33 kg d’un 75 pouces : le coefficient de sécurité atteint déjà deux à trois. Le support ne casse pas. Ce qui cède, c’est l’ancrage.

En magasin, une difficulté de lecture s’ajoute. Les enseignes de grande distribution référencent leurs supports en centimètres de diagonale, pas en pouces. Un 75 pouces vaut 190 cm : il relève des références « 127 à 218 cm », jamais des « 66 à 140 cm » qui s’arrêtent au 55 pouces. Notre sélection du meilleur support mural pour TV par usage détaille les familles de platines et leurs contraintes respectives.

Le mur, vrai facteur limitant

La question utile n’est pas « ce support tient-il 30 kg », mais « ce mur reprend-il 30 kg en porte-à-faux ». Trois familles de parois se comportent très différemment.

Béton, brique pleine, parpaing plein

Aucune difficulté structurelle. Des chevilles à expansion métalliques ou nylon de 8 à 10 mm, percées en percussion puis dépoussiérées, reprennent la charge d’un 75 pouces sans discussion. Le goujon d’ancrage convient également sur béton banché.

Le seul point de vigilance concerne le repérage des gaines électriques encastrées, en particulier dans les trente centimètres sous plafond et autour des boîtiers existants.

Cloison en plaque de plâtre : le seuil des 30 kg

Le NF DTU 25.41 classe les charges en trois familles. Jusqu’à 10 kg, une fixation directe dans la plaque avec crochets ou chevilles suffit. Entre 10 et 30 kg, des chevilles à expansion ou à bascule adaptées à l’épaisseur de la plaque conviennent, à condition de respecter un espacement minimal de 400 mm entre points de fixation. Au-delà de 30 kg, le texte impose un renvoi à l’ossature par une traverse bois ou métal fixée dans les montants.

Faites l’addition pour un 75 pouces : 23 à 33 kg de dalle, plus le poids propre du support, plus l’effet de levier d’un bras déporté. Le seuil des 30 kg tombe dans la quasi-totalité des cas. La traverse de renfort devient la règle, pas l’exception, contrairement à un 55 pouces qui reste souvent dans la plage intermédiaire. Notre méthode pas à pas pour un support mural TV 55 pouces illustre ce cas plus simple.

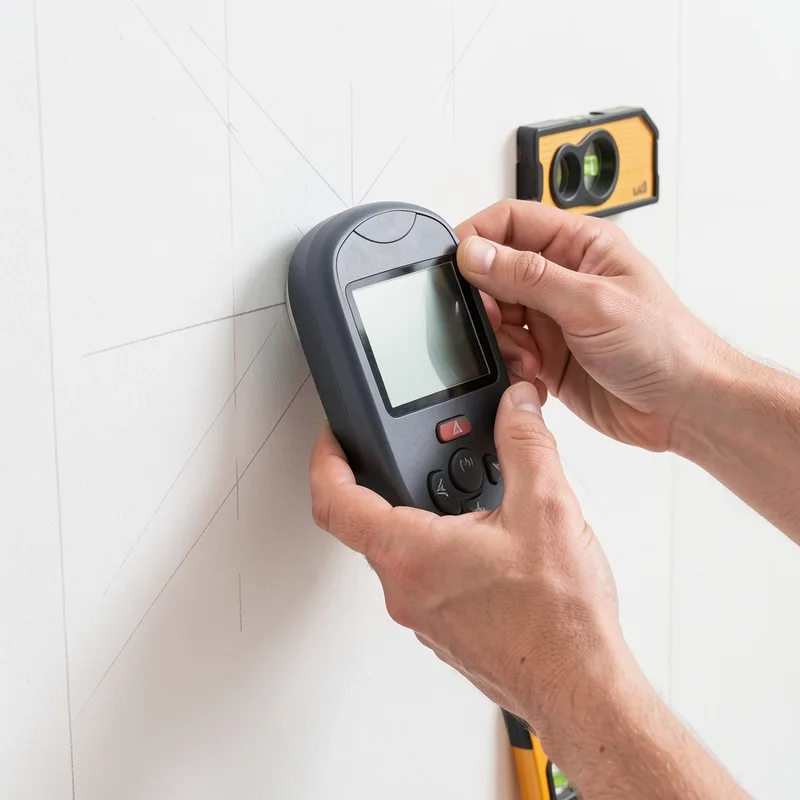

Le NF DTU 25.41 prévoit par ailleurs un entraxe d’ossature de 40 ou 60 cm, ramené à 40 cm lorsque la cloison reçoit des charges lourdes. Repérez vos montants au détecteur avant de tracer : la position de la télévision se cale sur eux, jamais l’inverse.

Doublage collé et matériaux creux

Le doublage isolant, plaque collée sur plots de polystyrène devant un mur maçonné, crée un vide de plusieurs centimètres qu’aucune cheville courte ne franchit. La solution consiste à traverser jusqu’au support maçonné avec des tiges filetées et des entretoises calibrées, pour que le serrage n’écrase pas l’isolant.

Sur brique creuse ou parpaing alvéolé, percez sans percussion pour ne pas éclater les alvéoles, puis utilisez un scellement chimique avec tamis. C’est la seule technique qui répartit l’effort sur plusieurs cloisons internes de la brique.

Fixe, inclinable, articulé ou motorisé

Le format du support change la contrainte mécanique bien plus que le poids brut.

Le calcul du porte-à-faux

Un support fixe plaque la charge contre le mur : les ancrages travaillent surtout en cisaillement, la contrainte la plus favorable. Un bras articulé déplace le centre de gravité vers l’avant et transforme le poids en arrachement sur les points hauts.

L’arithmétique est simple. Une dalle de 25 kg déportée à 60 cm du mur, sur une platine dont les points de fixation haut et bas sont espacés de 40 cm, exerce sur la rangée supérieure un effort d’arrachement de l’ordre de 37 kg, soit une fois et demie le poids de l’écran. Sur cloison sèche, cet ordre de grandeur disqualifie toute fixation qui ne rejoint pas l’ossature.

Quand le motorisé se justifie

Les platines motorisées existent pour cette diagonale. La Vogel’s TVM 7675 accepte les écrans jusqu’à 77 pouces et 35 kg, s’écarte du mur jusqu’à 72 cm, mémorise sept positions et se pilote par télécommande ou application mobile. Le fabricant annonce un test TÜV à trois fois la charge maximale.

Ces modèles ajoutent leur propre masse et réclament une alimentation secteur à proximité. Sur cloison sèche, la traverse de renfort devient non négociable. Le comparatif des quatre types de supports TV muraux reprend les atouts de chaque famille pour un usage de salon.

Hauteur de pose : une dalle de 93 cm change la donne

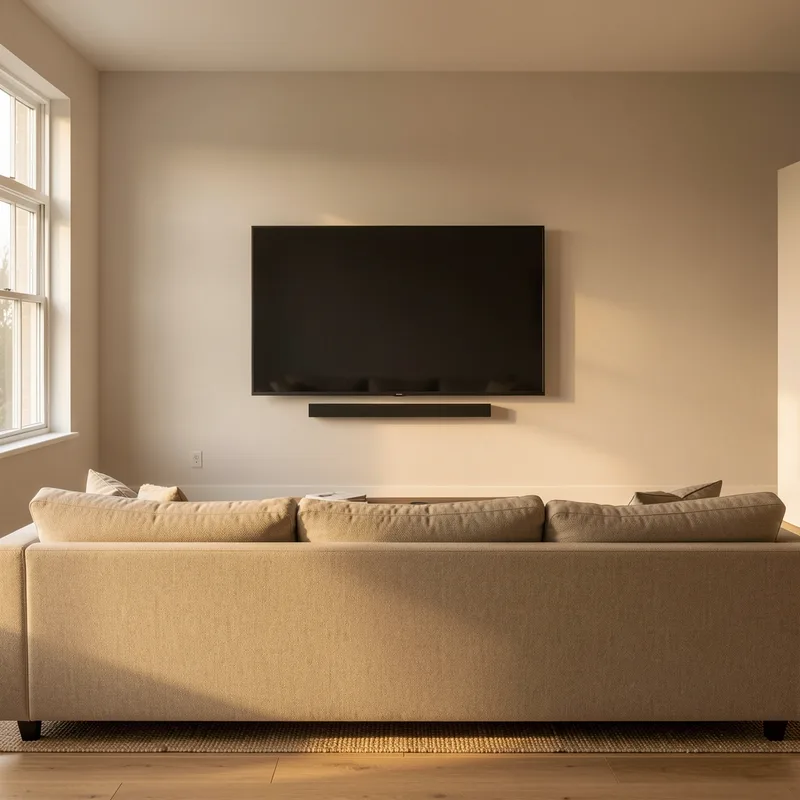

La règle de salon place le centre de dalle à hauteur des yeux assis, soit 90 à 110 cm du sol selon la profondeur du canapé. Appliquée à un 75 pouces, elle donne des cotes surprenantes : centre à 105 cm, bord bas à 58 cm du sol, bord haut à 152 cm.

Ce bord bas descend sous le plateau de beaucoup de meubles TV. Deux issues : un meuble bas de 40 cm maximum, ou l’abandon du meuble sous l’écran. Remonter la télévision de 20 cm pour « faire de la place » ramène le problème classique de la nuque en extension sur toute une soirée.

Le cas de la cheminée devient franchement défavorable à cette taille. Un manteau à 120 cm impose un bord bas au-dessus de cette cote, donc un centre de dalle vers 167 cm, soit plus de 60 cm au-dessus de la ligne de regard. Notre article sur la hauteur idéale d’une TV murale au salon détaille la méthode de calcul selon le mobilier réel.

Distance de recul : de 2,30 m à 3,10 m

La distance se déduit de la largeur de dalle et de l’angle de champ visé. La SMPTE retient 30 degrés pour un usage polyvalent, THX 40 degrés pour une immersion de type cinéma.

Pour une largeur de 166 cm, ces deux références donnent :

• 30 degrés (SMPTE, usage courant) : environ 3,10 m entre l’œil et la dalle.
• 40 degrés (THX, home cinéma) : environ 2,30 m.
• Limite de résolution en 4K : jusqu’à 1,5 fois la diagonale, soit 2,85 m, sans que la structure des pixels devienne visible.

Un salon offrant moins de 2,30 m de recul reste inadapté à cette diagonale, quelle que soit la qualité du support. Au-delà de 3,50 m, un 75 pouces perd son avantage face à un 65 pouces mieux placé.

Le jour de la pose : ce qui change à deux

Une dalle de 1,66 m se manipule à deux personnes, sans exception. Le poids n’est pas la difficulté principale, c’est l’encombrement, qui interdit toute reprise de prise en cours de mouvement. Une dalle LCD fléchit si vous la portez par un seul bord.

L’ordre des opérations diffère d’une installation classique :

1. Tracez la ligne de niveau et repérez les montants ou les points d’ancrage avant de déballer l’écran.
2. Posez la traverse de renfort puis la platine murale, et vérifiez sa tenue en vous suspendant franchement dessus.
3. Vissez les bras VESA au dos du téléviseur, écran à plat sur son carton, avec les entretoises adaptées.
4. Branchez HDMI, secteur et antenne avant l’accrochage : derrière une dalle plaquée à 47 mm du mur, l’accès aux connecteurs devient impossible.
5. Levez à deux, engagez les crochets, puis verrouillez immédiatement les vis ou loquets de sécurité.

Testez ensuite l’amplitude complète du support, bras déplié au maximum, en surveillant la longueur de câble disponible. Un cordon secteur trop court se découvre toujours au pire moment.

Ce qui lâche en pratique

Trois défauts reviennent sur les grandes diagonales, et aucun ne se voit le jour du montage.

• Fixation directe dans la plaque seule : les chevilles tiennent quelques mois, puis le plâtre se délite autour des collerettes sous l’effet des micro-mouvements. Le point haut cède en premier.
• Vis VESA courtes : deux ou trois filets engagés au lieu de la profondeur prescrite. La liaison tient à vide et lâche au premier réglage d’angle.
• Platine mono-montant : les deux ancrages verticaux se retrouvent alignés, et le système pivote autour de cet axe. Une platine large doit rejoindre deux montants distincts.

Un quatrième réflexe évite bien des dégâts : resserrer les fixations murales après trois à quatre semaines. Le tassement initial des chevilles et de la traverse se rattrape à ce moment précis, jamais plus tard.

Prochaine étape

Relevez trois valeurs avant tout achat : le poids sans pied de votre modèle exact, l’entraxe VESA mesuré au dos de la dalle, et la nature du mur vérifiée par un perçage d’essai de 6 mm. Ces trois données suffisent à choisir la platine et la fixation en une seule commande, sans retour magasin.
