Installation domotique : supports, câblage et programmation pour une maison connectée
L’installation domotique transforme un logement classique en maison connectée capable de gérer éclairage, chauffage, volets et sécurité depuis une interface centralisée. Réussir ce projet exige deux compétences distinctes : le bricolage pour la fixation des supports et le câblage, puis la programmation pour configurer les automatismes. Voici comment aborder chaque étape.
Planifier le projet et choisir les bons intervenants
Un projet domotique commence par l’inventaire des équipements à piloter. Comptez en moyenne 15 à 25 points de contrôle pour une maison de 100 m² : interrupteurs connectés, capteurs de température, détecteurs d’ouverture et actionneurs de volets.
Le choix du protocole conditionne toute l’architecture. Le KNX, standard international certifié ISO 22510, équipe plus de 500 000 installations en Europe. Le Zigbee 3.0 et le Z-Wave proposent des alternatives sans fil avec des portées respectives de 10 à 20 mètres en intérieur. Le Wi-Fi convient aux installations légères mais sature le réseau domestique au-delà de 30 appareils.
Sur le terrain, la partie matérielle (supports, câbles, boîtiers) représente environ 40 % du budget total. La programmation et la configuration absorbent les 60 % restants. Les projets complexes ou sur mesure nécessitent souvent de faire appel à des développeurs IoT freelance spécialisés dans les protocoles domotiques, capables d’écrire les scénarios d’automatisation adaptés à chaque foyer.
| Protocole | Type | Portée intérieure | Appareils compatibles |
|---|---|---|---|
| KNX | Filaire (bus) | Illimitée (câblé) | 8 000+ produits certifiés |
| Zigbee 3.0 | Sans fil | 10-20 m | 4 000+ appareils |
| Z-Wave | Sans fil | 10-30 m | 3 900+ appareils |
| Wi-Fi | Sans fil | 15-30 m | Variable selon fabricant |
Installer les supports muraux pour tablettes et écrans de contrôle

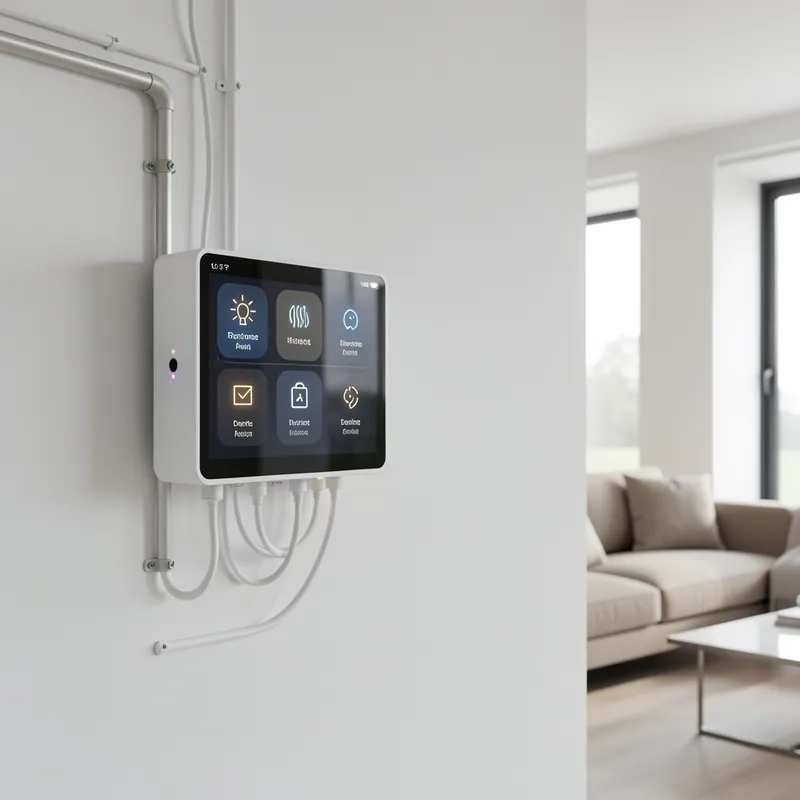

Une maison connectée se pilote depuis un écran central fixé au mur, généralement une tablette 10 pouces ou un panneau dédié. Le choix du support mural détermine l’ergonomie quotidienne de toute l’installation.
Privilégiez un emplacement à hauteur des yeux, entre 1,20 m et 1,50 m du sol. Les zones de passage (entrée, couloir principal) offrent l’accès le plus naturel. Vérifiez la nature du mur avant tout perçage : un mur porteur en béton accepte des chevilles classiques de 6 mm, tandis qu’une cloison en placoplatre exige des fixations adaptées au placo comme les chevilles Molly ou les toggles métalliques.
Le support doit intégrer un passage de câble discret pour l’alimentation électrique et le câble Ethernet. Les modèles encastrables, type Vidabox ou TabDock, créent un rendu affleurant au mur avec une profondeur de seulement 25 mm. Pour les tablettes grand format (12 pouces et plus), un support mural renforcé avec fixation VESA 75x75 garantit une tenue fiable sur la durée.
Concrètement, le montage suit quatre étapes :
- Repérer les gaines électriques existantes avec un détecteur de matériaux
- Percer et cheviller selon la nature du mur (béton, brique ou placo)
- Fixer le support et vérifier le niveau à bulle
- Connecter l’alimentation et le câble réseau avant de clipser la tablette
Réaliser le câblage structuré de la maison
Le câblage reste le socle invisible d’une installation domotique fiable. Un réseau bien pensé évite les pertes de signal, les latences et les pannes aléatoires que subissent les systèmes 100 % sans fil.
Le câble recommandé pour le réseau domotique est le Cat 6a (catégorie 6 augmentée), capable de transporter des données à 10 Gbit/s sur 100 mètres. Prévoyez un câble par pièce au minimum, idéalement deux : un pour le réseau et un pour la commande domotique. Le bus KNX utilise son propre câble vert YCYM 2x2x0,8 mm², distinct du réseau informatique.
Autre point : l’alimentation des équipements. Les interrupteurs connectés nécessitent un fil neutre dans la boîte d’encastrement, absent dans 60 % des installations françaises d’avant 2000 selon le rapport CONSUEL 2024. Vérifiez ce point avant d’acheter vos modules.
Le tableau électrique accueille le cerveau du système : le contrôleur domotique. Réservez 4 à 6 modules DIN (soit environ 90 mm de largeur) dans le tableau pour le hub, l’alimentation bus et les actionneurs rail DIN. Chaque circuit commandé (éclairage, volets, chauffage) rejoint un actionneur dédié.
Pour organiser proprement les câbles et le matériel dans un local technique, les principes de rangement mural s’appliquent : chemins de câbles fixés au mur, étiquetage systématique et espace de maintenance accessible.
| Câble | Usage | Débit max | Section |
|---|---|---|---|
| Cat 6a | Réseau IP / caméras | 10 Gbit/s | AWG 23 |
| YCYM 2x2x0,8 | Bus KNX | 9 600 bit/s | 0,8 mm² |
| H07V-U 1,5 mm² | Alimentation 230V | N/A | 1,5 mm² |
Programmer et configurer les automatismes
La programmation transforme un ensemble de capteurs et d’actionneurs en système intelligent. Deux approches coexistent : la configuration graphique (drag-and-drop) et le code personnalisé.
Home Assistant, plateforme open source installée sur plus de 700 000 foyers selon les statistiques du projet (avril 2025), propose un éditeur visuel d’automatisations accessible sans compétence en développement. Vous définissez un déclencheur (capteur de mouvement activé), une condition (entre 18h et 23h) et une action (allumer le salon à 70 %). Résultat ? Un scénario fonctionnel en trois clics.
Les projets avancés nécessitent du code. Home Assistant utilise le format YAML pour les automatisations complexes, tandis que Node-RED offre une programmation par flux visuel adaptée aux enchaînements multi-équipements. Le protocole MQTT (Message Queuing Telemetry Transport) assure la communication entre les appareils avec une latence inférieure à 100 ms sur un réseau local.
En pratique, commencez par trois scénarios de base avant d’ajouter de la complexité :
- Éclairage automatique selon la luminosité extérieure et la présence détectée
- Gestion du chauffage par zone avec programmation horaire et capteur de fenêtre ouverte
- Fermeture centralisée des volets au coucher du soleil (calcul astronomique intégré)
Chaque scénario repose sur la logique “si/alors/sinon”. Un capteur de température extérieure à 25 euros suffit pour déclencher la fermeture des volets côté sud quand la température dépasse 26 °C, réduisant la climatisation de 15 à 20 % selon l’ADEME (étude 2023 sur la gestion thermique automatisée).
Le choix du matériel de fixation pour les capteurs extérieurs suit les mêmes règles que pour les équerres et fixations murales : adaptation au support, résistance aux intempéries et accessibilité pour la maintenance.
Sécuriser et maintenir le système dans le temps
Une installation domotique exige une maintenance régulière pour rester fiable. Les mises à jour firmware des capteurs et actionneurs corrigent les failles de sécurité découvertes après la mise sur le marché.
Changez les mots de passe par défaut de chaque équipement dès l’installation. Selon le rapport ENISA 2024 sur la sécurité IoT, 57 % des objets connectés compromis utilisaient encore les identifiants d’usine. Isolez le réseau domotique du réseau principal via un VLAN dédié sur votre routeur.
Les batteries des capteurs sans fil (détecteurs d’ouverture, thermomètres) durent entre 12 et 24 mois selon le protocole utilisé. Le Zigbee, conçu pour la basse consommation, atteint régulièrement 24 mois avec une pile CR2032. Prévoyez un stock de piles et un calendrier de remplacement.
Pour les supports d’écrans et de tablettes murales, un contrôle semestriel des fixations et de leur serrage prévient tout risque de décrochage, surtout dans les zones de passage fréquent.
Prochaine étape : listez les équipements à automatiser dans chaque pièce, choisissez votre protocole, puis tracez le plan de câblage sur le schéma électrique existant. Les premiers résultats apparaissent dès le premier week-end d’installation.
