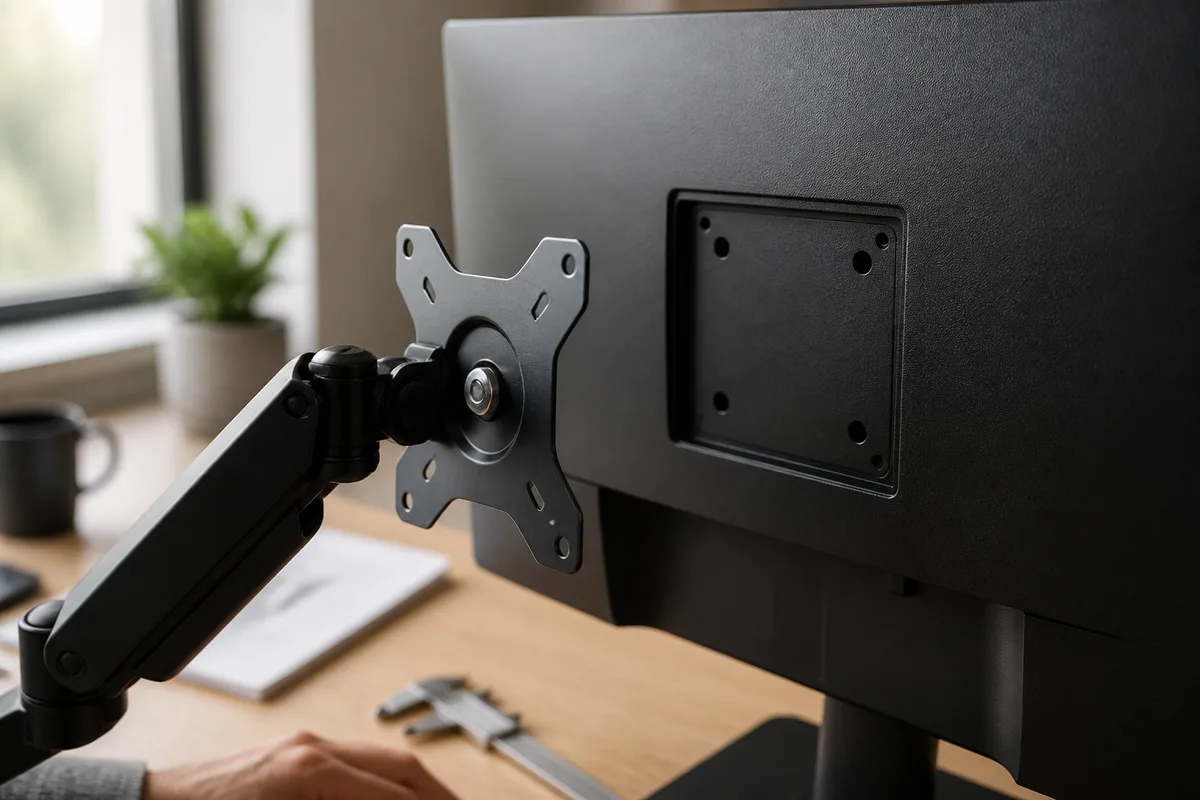

Bras support écran : vérifier la compatibilité VESA avant l'achat

Un bras support écran se fixe sur les quatre trous filetés VESA situés à l’arrière de la dalle. Deux entraxes couvrent la quasi-totalité du marché bureautique : 75 x 75 et 100 x 100 mm, avec des vis M4. Un moniteur dépourvu de ces trous reste montable, à condition de passer par un adaptateur.

La compatibilité se joue sur trois paramètres seulement : l’entraxe des trous, le poids de l’écran, et la longueur de vis admissible. Trois vérifications de cinq minutes qui évitent un retour produit, ou pire, une dalle percée par une vis trop longue.

Ce que la mention VESA recouvre vraiment

VESA désigne la Video Electronics Standards Association, l’organisme qui publie la norme FDMI, pour Flat Display Mounting Interface. Cette norme décrit une famille de profils, nommés MIS suivis d’une lettre, qui fixent trois choses : l’écartement des trous, leur diamètre de filetage, et la classe de poids associée.

Un fabricant qui annonce un écran « compatible VESA 100 » déclare donc que le dos de sa dalle porte quatre taraudages en carré de 100 mm de côté. Rien de plus. Ni la profondeur du filetage, ni la présence d’un renfoncement, ni le poids de l’ensemble ne se déduisent de cette mention. C’est précisément là que les mauvaises surprises apparaissent au moment du montage.

Le standard existe depuis la fin des années 1990 et s’est imposé parce qu’il découple deux marchés : celui des écrans et celui des supports. Un bras articulé conçu il y a huit ans accepte encore un moniteur sorti cette année, tant que l’entraxe correspond.

Le problème ? Certains constructeurs contournent le standard pour des raisons de design ou d’épaisseur de châssis, en particulier sur les moniteurs grand public très fins et sur les modèles à pied intégré. Ces écrans ne portent aucun trou apparent, ce qui ne les rend pas inutilisables pour autant.

Les entraxes que vous croiserez sur un écran PC

Le profil MIS-D regroupe les deux formats de la bureautique : 75 x 75 mm et 100 x 100 mm, l’un et l’autre en vis M4. Ces deux carrés équipent la grande majorité des moniteurs, des terminaux de point de vente et des petits afficheurs professionnels.

Au-delà, la norme prévoit d’autres profils que vous rencontrerez surtout côté téléviseur :

• MIS-E, un rectangle de 200 x 100 mm, toujours en M4, sur les grands moniteurs et les petits téléviseurs ;
• MIS-F, qui procède par pas de 200 mm et monte jusqu’à 600 x 400 mm et au-delà, avec des vis M6 ou M8 selon la classe de poids ;
• des variantes intermédiaires que les fabricants de supports listent dans leurs fiches sous la forme d’une plage compatible.

La conséquence pratique compte plus que la nomenclature. Un bras support écran de bureau standard accepte 75 x 75 et 100 x 100 sur sa platine, souvent grâce à des lumières oblongues qui absorbent les deux entraxes. Dès que votre écran passe en 200 x 100, il vous faut soit un bras spécifiquement annoncé pour ce format, soit une platine d’extension. Le guide de choix d’un bras articulé pour écran détaille les mécanismes selon la catégorie visée.

Vérifier la compatibilité de votre écran en trois minutes

Deux méthodes donnent la réponse. La mesure physique reste la plus fiable, la fiche technique sert de contre-vérification.

Le test des quatre trous

Posez l’écran face contre une serviette épaisse, dalle protégée, puis retirez le pied d’origine. Sur beaucoup de modèles, une simple pression sur un ergot libère la colonne. Le dos apparaît alors nu.

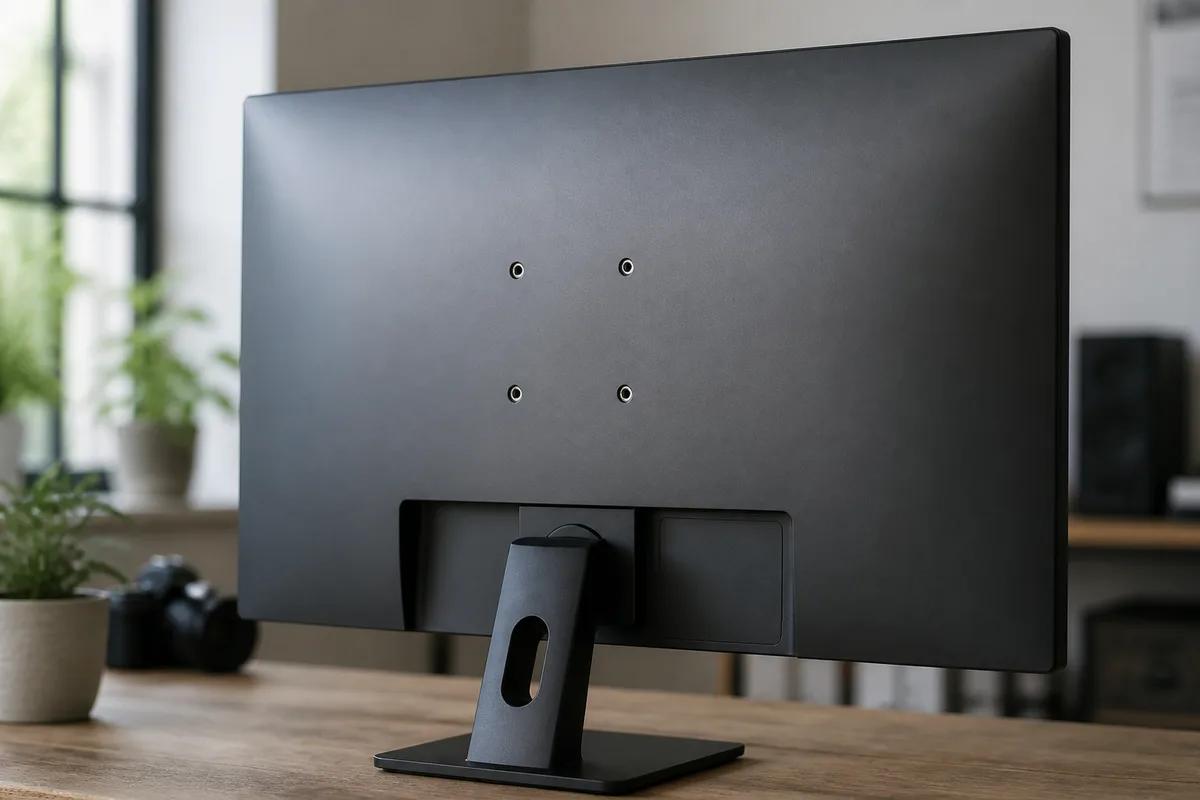

Cherchez quatre trous filetés disposés en carré. Prenez un réglet et mesurez l’écart de centre à centre entre deux trous voisins, pas d’un bord à l’autre : cette erreur de lecture donne 92 mm au lieu de 100 et fait douter inutilement. Une mesure autour de 75 mm ou de 100 mm confirme un profil MIS-D.

Point de vigilance : certains dos présentent quatre trous en carré qui ne sont pas des taraudages VESA mais des vis d’assemblage du châssis. Un taraudage VESA est un trou net, borgne, à filetage visible. Une vis d’assemblage porte souvent une tête cruciforme et un pas plus fin.

Lire la fiche technique sans se tromper

La fiche du constructeur mentionne l’interface sous une ligne du type « Fixation murale VESA 100 x 100 mm ». Trois données méritent d’être notées au même moment :

• le poids de l’écran seul, sans le pied, valeur rarement identique au poids emballé ;
• la diagonale et le format, qui conditionnent le bras de levier appliqué à l’articulation ;
• la présence éventuelle d’un renfoncement à l’arrière, parfois signalé par une cote de profondeur.

Ce dernier point revient souvent sur les dalles courbes et les châssis galbés. Les trous se logent alors au fond d’une cuvette de plusieurs millimètres, ce qui interdit un vissage direct sur la platine.

Le poids : le second verrou, aussi bloquant que l’entraxe

Un entraxe correct ne suffit pas. Chaque bras annonce une plage de charge, souvent formulée comme un minimum et un maximum, par exemple de 2 à 9 kg. Les deux bornes comptent.

Le maximum se comprend immédiatement : au-delà, le vérin cède et la dalle plonge vers le bureau. Le minimum surprend davantage. Un bras à ressort à gaz calibré pour 4 kg minimum projette un écran de 2,5 kg vers le haut dès que vous lâchez la prise, parce que la force de rappel ne trouve plus de contrepoids suffisant. La molette de tension rattrape une partie de l’écart, jamais la totalité.

Trois éléments s’additionnent dans la charge réelle :

• l’écran seul, pied retiré ;
• l’adaptateur ou la platine intermédiaire, quand il y en a un ;
• les accessoires suspendus, barre lumineuse, webcam lestée, cache-câbles rigide.

Gardez une marge d’environ 20 % sous la charge maximale annoncée. Cette réserve compense le vieillissement du ressort et les à-coups lors des repositionnements quotidiens. Sur les formats larges, la question devient centrale, comme le montre le dossier consacré au bras support écran pour dalle ultrawide.

Écrans sans VESA : les deux familles d’adaptateurs

Un moniteur sans trous n’est pas condamné au pied d’origine. Le marché des adaptateurs s’est structuré autour de deux approches, aux compromis opposés.

L’adaptateur spécifique au modèle

Ce type de pièce se clipse dans l’encoche prévue pour le pied d’origine et restitue une platine standardisée, le plus souvent au format 75 x 75 mm, l’entraxe le plus répandu jusqu’aux diagonales de 32 pouces. Le montage reprend exactement le point d’ancrage voulu par le constructeur, donc au plus près du centre de gravité.

Ses atouts : rigidité maximale, encombrement minimal, aucune contrainte sur le châssis. Sa limite tient en une phrase, un adaptateur conçu pour une référence précise ne convient pas à une autre, même de la même marque. Vérifiez le numéro de modèle exact, pas seulement la gamme.

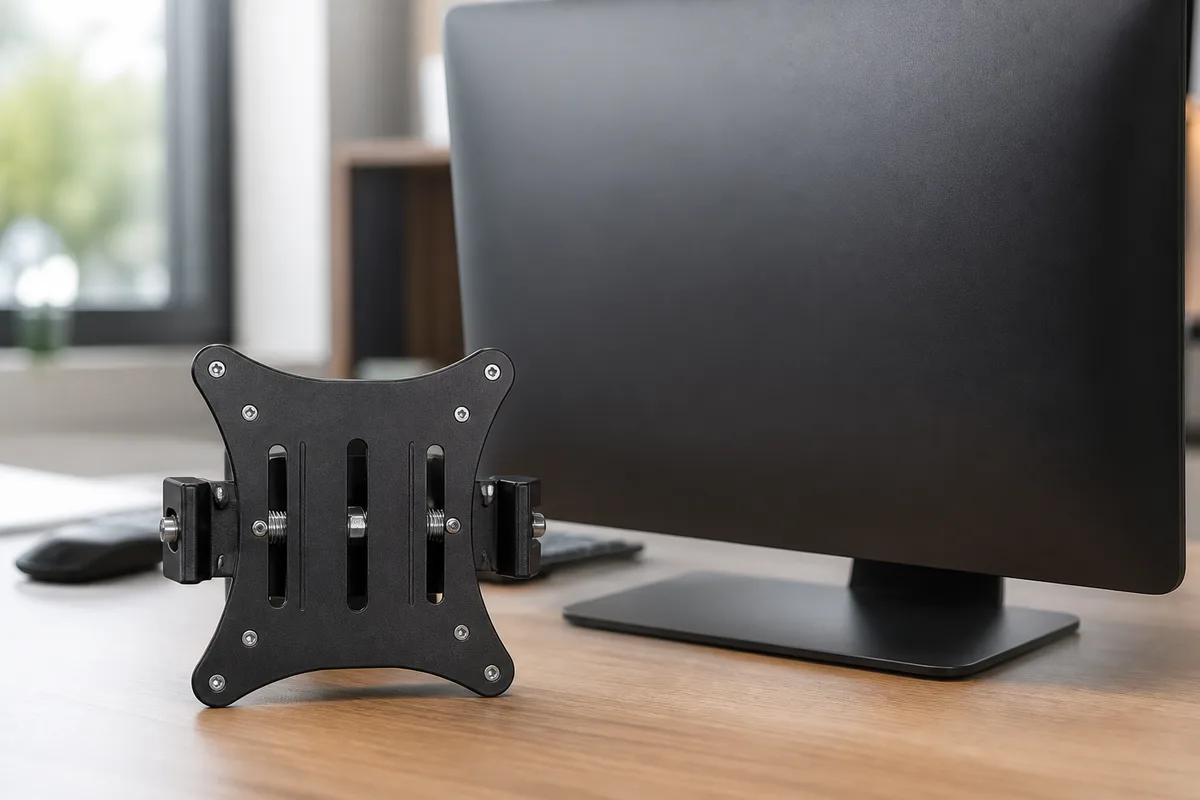

La plaque universelle à mâchoires

La seconde famille enserre l’écran par le châssis, à l’aide de bras réglables qui viennent prendre appui sur les bords haut et bas, parfois sur les quatre côtés. Ces kits couvrent en général les diagonales de 17 à 32 pouces et se vissent ensuite sur la platine VESA du support.

Cette solution rend service quand aucun adaptateur dédié n’existe. Elle impose trois précautions :

• répartir la pression avec les patins fournis, sans jamais serrer sur la dalle elle-même ;
• ajouter le poids propre de la plaque au calcul de charge, souvent 500 g à 1 kg ;
• recontrôler le serrage après quelques jours, le temps que les mousses de protection se tassent.

Vis, entretoises et trous en retrait

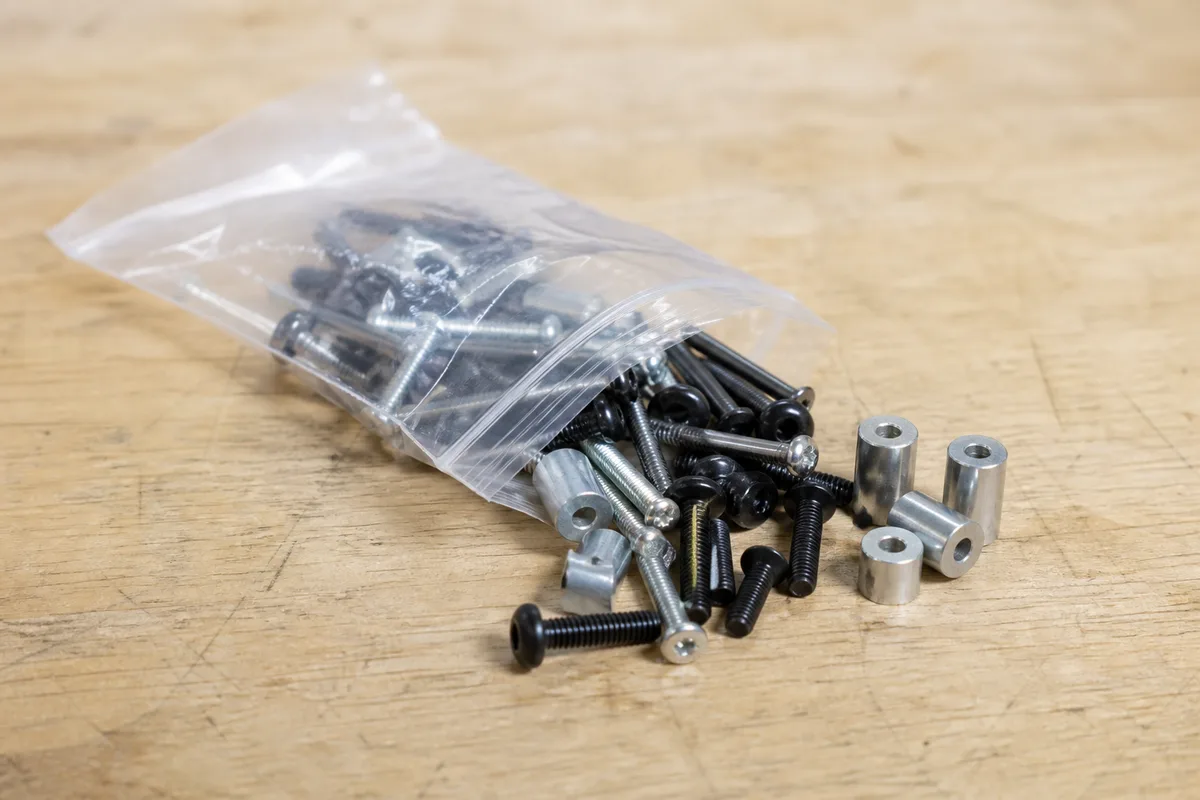

Le sachet de visserie livré avec un bras contient plusieurs longueurs. Ce n’est pas une gentillesse du fabricant, c’est la réponse à une variable qu’il ne maîtrise pas : la géométrie du dos de votre écran.

Une vis trop longue bute au fond du logement et poursuit sa course contre la structure interne. Les fabricants de supports décrivent ce scénario sans détour, le risque porte sur la dalle et sur l’électronique, et l’avarie apparaît parfois plusieurs jours après le montage sous forme de zone d’image dégradée. Une vis trop courte, à l’inverse, ne mord que sur deux ou trois filets et lâche sous les vibrations du clavier.

La méthode qui fonctionne :

1. glissez une tige fine dans le taraudage et repérez la profondeur utile au feutre ;
2. additionnez l’épaisseur de la platine du bras, puis celle des entretoises si vous en utilisez ;
3. retirez un à deux millimètres de marge et choisissez la vis la plus proche par le bas ;
4. serrez en croix, à la main, sans clé dynamométrique et sans forcer en fin de course.

Les entretoises méritent une mention à part. Sur un dos galbé ou un renfoncement, elles comblent l’écart entre la platine et le plan de vissage, faute de quoi la platine porte sur la coque plastique et travaille en flexion. Dès que vous en ajoutez, la longueur de vis standard ne suffit plus : il faut couvrir l’épaisseur de l’entretoise plus la profondeur de vissage réelle.

Dalles courbes, ultrawide et grands formats

Les écrans galbés cumulent les difficultés. Leur dos courbe éloigne la platine du plan idéal, leur masse dépasse fréquemment celle d’un 27 pouces plat, et leur largeur allonge le bras de levier appliqué à l’articulation.

Sur ces modèles, la compatibilité ne se résume plus à l’entraxe. Regardez aussi le débattement latéral autorisé par la rotule : une dalle très large heurte la colonne du bras avant d’atteindre l’angle voulu si la tête n’offre pas assez de dégagement. Et évitez les adaptateurs à mâchoires, dont les points d’appui deviennent des zones de contrainte sur un châssis incurvé.

Autre point : la rotation en mode portrait, mise en avant sur beaucoup de fiches produit, perd tout intérêt sur une dalle ultrawide et sollicite la tête du bras dans un axe pour lequel elle n’a pas été calibrée.

Deux écrans sur un même support : ce que la compatibilité change

Passer à deux moniteurs multiplie les points de contrôle plutôt qu’il ne les complique. Chaque dalle doit porter sa propre interface compatible, et les deux entraxes ne sont pas forcément identiques si les écrans viennent de générations différentes.

La charge, elle, se lit de deux manières : par bras et au total. Une potence annoncée pour 16 kg peut n’accepter que 6 kg par côté, ce qui exclut deux 32 pouces. La fixation au bureau devient également le maillon critique, puisque le couple appliqué au plateau double. Le dossier sur le bras support pour double écran reprend cette arithmétique en détail, et le choix entre pince et perçage se décide selon la méthode exposée dans l’article sur la fixation d’un bras d’écran au bureau.

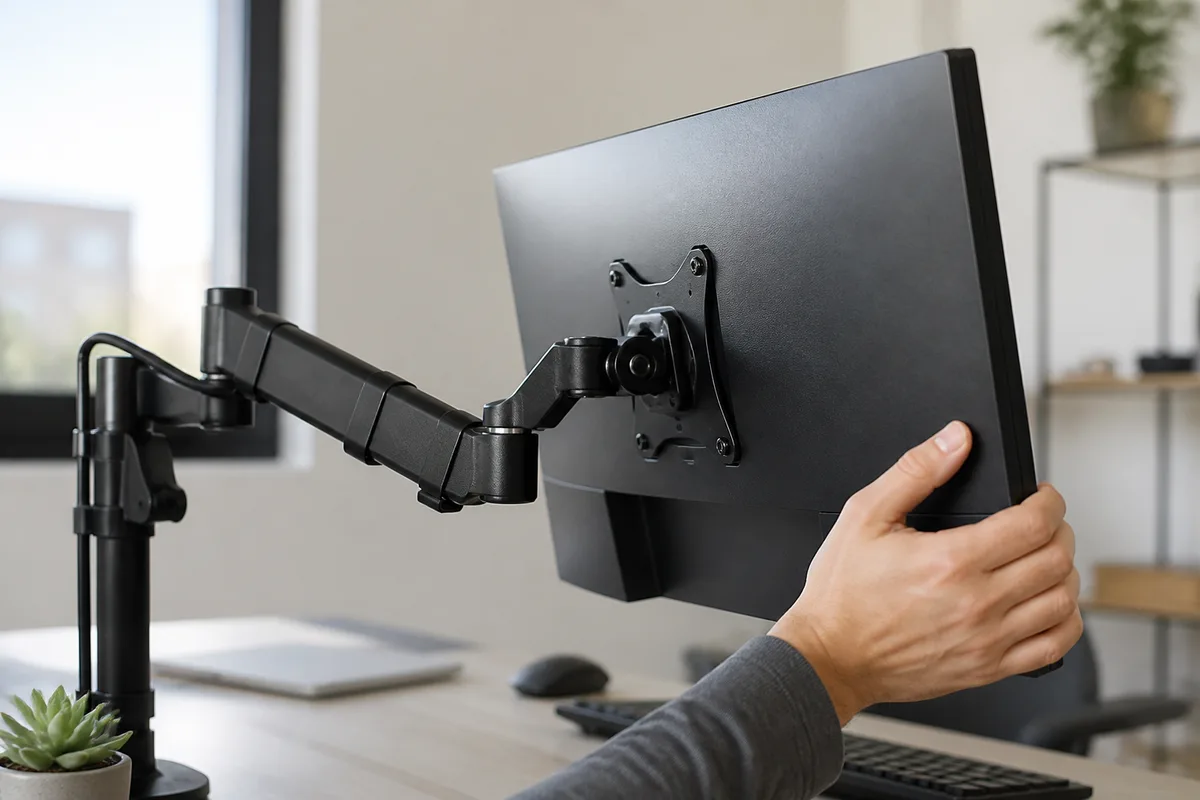

Contrôler le montage avant de lâcher l’écran

Le dernier geste décide de la fiabilité de l’ensemble. Gardez une main sous la dalle et vérifiez quatre choses dans l’ordre.

• La platine ne bouge pas quand vous poussez l’écran sur un angle, signe que les quatre vis mordent.
• Aucun jour n’apparaît entre la platine et le dos de l’écran, sinon une entretoise manque.
• L’écran tient sa hauteur après trente secondes, sans dérive lente vers le bas.
• Les câbles conservent du mou sur toute l’amplitude, testée en poussant le bras au maximum.

Refaites ce contrôle une semaine plus tard. Le tassement des rondelles et la mise en place du ressort décalent souvent le réglage initial d’un cran. Une fois la stabilité acquise, l’étape suivante consiste à positionner correctement la dalle, sujet traité dans le guide de réglage ergonomique d’un bras support écran.

Prochaine étape : mesurez l’entraxe de votre écran et notez son poids pied retiré. Ces deux valeurs suffisent à filtrer un catalogue entier en quelques minutes, et à écarter d’emblée les modèles qui vous obligeraient à bricoler une adaptation.
